Página de estado (maestro y esclavo)

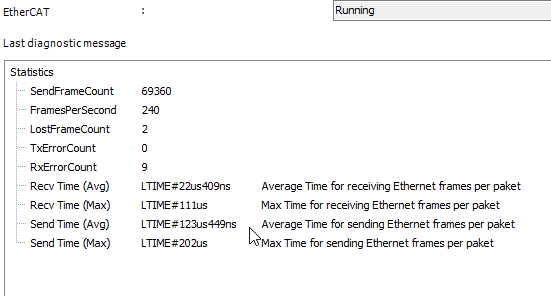

Se muestran diferentes contadores de errores en la Estado ficha del maestro. Normalmente todos los contadores deberían ser 0.
Los distintos valores de tiempo indican el tiempo necesario para enviar y recibir mensajes. De esta forma, se pueden visualizar las propiedades del sistema operativo correspondiente y del controlador de red.
Valor | Descripción |
|---|---|
| Número de paquetes perdidos. Esto generalmente indica un error de conexión o un problema con la compatibilidad electromagnética (EMC). |
| Muestra los paquetes que no se pueden enviar. Esto puede deberse, por ejemplo, a que el sistema operativo no tiene suficientes buffers internos. |
| Muestra mensajes perdidos o retrasados. Esto puede deberse a una sobrecarga del sistema operativo, lo que significa que los mensajes entrantes ya no se reenvían a la pila EtherCAT a tiempo. |
Aparece un mensaje de diagnóstico en la Estado pestaña del esclavo si se han producido errores. Por ejemplo, se muestra un mensaje de emergencia.
Para más información, ver: EtherCAT Estado
